ComptageLaserLe système de comptage laserCe système est simple à mettre en oeuvre et ne cout pas très chère. Différents clubs ont déjà adopté ce système: Dossier techniqueVoici le dossier technique de la platine de détection :
Principe de fonctionnementLe système utilise des pointeurs laser afin de réaliser une barrière.
Le nombre de voiture compté simultanément dépend du nombre de laser de la barrière.
Chaque voiture place un drapeau sur son antenne à la hauteur d'un des lasers.
Quand le drapeu coupe le faisceau laser la voiture compte un tour.

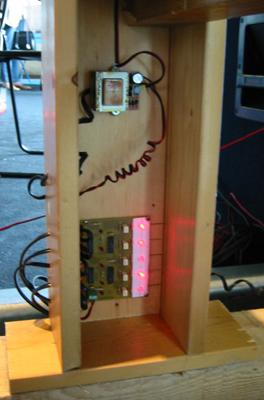

Le module de fixation des lasers La système de détectionCe système est composé de photo-transistor sur les quels pointes les lasers. L'électronique transforme le signal optique en signal électrique.  La liaison au PCOn utilise classiquement un clavier pour remonter l'information sur l'ordinateur. Le signal sortie du système de détection correspond à un contact sec, il suffit donc d'ouvrir un calvier et de se connecter en parallèle avec les touches 1,2,3 ... Avec ce système on peut utiliser tous les logiciels de comptages. |
