Cette fenêtre permet de tester et paramétrer l'interface IC tag de Kyosho.
Deux interfaces sont possibles:
- L'interface native
- L'interface pseudo COM
Les deux doivent marcher indifféremment.
En cas de constatation de 'plantage' avec l'une tester avec l'autre.

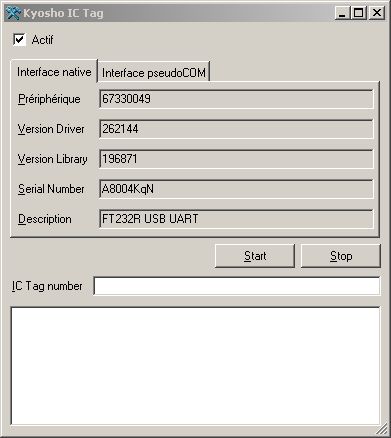

L'interface native ne nécessite aucun paramétrage.
Les champs affichés permettre de connaitre les version de l'interface.
- Périphérique: permet de connaitre l'identifiant lu du périphérique
- Version Driver: permet de connaitre la version du driver
- Version Library: permet de connaitre la version de la librairie d'interface
- Serial Number: permet de connaitre le numéro de série de la libraire d'interface
- Description: description de la libraire d'interface

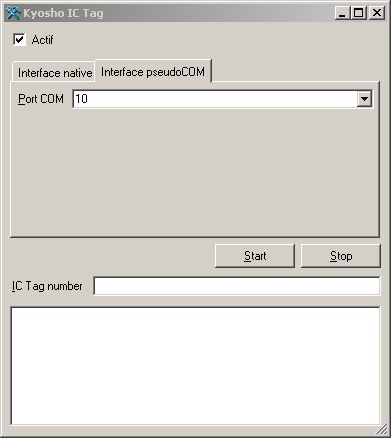

L'interface COM nécessite de paramétrer le port COM utilisé par le boitier IC-Tag.
- Port COM: numéro du port COM utilisé
Voici un descriptif des champs généraux:
- Actif: permet d'activer le comptage IC tag. Il est nécessaire de relancer U-Count après activation.
- IC Tag number: numéro IC Tag lu
- Start : bouton lancent le comptage
- Stop : bouton arrêtant le comptage
Sous les champs se trouvent une zone de log permettant d'observer le dialogue avec la libraire d'interface.
Il est possible d'effectuer un clic droit sur la zone de log.
- Version: permet de lancer une commande de demande de version vers l'arche
- NOP: permet de lancer une commande NOP vers l'arche
- Lecture IC Tag: permet de lancer une demande de lecture IC Tag complète
- Lecture Tag: permet de lancer une demande de lecture IC Tag simple
Il est possible de contrôler facilement si l'interface avec la librairie si les champs périphérique et versions sont renseignés.
Le numéro du tag doit être renseigné au niveau du Pilote dans le champ IC Tag.
